NF Drossel

Diese Drosseln sind für höchste Ansprüche und Leistungen besonders geeignet. Ein sehr günstiges Preis-Leistungsverhältnis unterstreicht die technischen Vorteile dieser Spulen noch ganz besonders.

Die Kornorientierte Sonderlegierung des Drosselkerns mit zusätzlichen speziellen Vor- und Nachbehandlungen sorgt für einen sehr hohen Wirkungsgrad, der besonders für kleinste Verluste bei hochwertigen Frequenzweichen wichtig ist.

Sie besonders vorteilhaft bei Frequenzweichen mit 18dB oder 24dB, bei denen zwei Drosseln in Reihe geschaltet werden. Der sehr geringe Innenwiderstand auch bei hoher Induktivität, hat deshalb eine vernachlässigbare Beeinflussung des Lautsprecherwirkungsgrades.
Herausragend ist eine geringer Klirrfaktor bei kleinen wie großen Leistungen. Der Klirrfaktor (K3) ist praktisch nicht existent – er bleibt auch bei großer Leistung weit unter 0,1%. Nennwert 0,01% … 0,05% – dies entspricht dem Klirrfaktor einer hochwertigen Endstufe (betrifft den kritischen Hörbereich 100Hz bis 5kHz).
Durch den hohen Sättigungsbereich ist eine extreme Belastbarkeit der Spule möglich, ohne das Originalklangbild zu verfälschen. Auch hohe Induktivitäten haben bei dieser Drossel keinen negativen Einfluss auf den Klirrfaktor.

Konstruktions- und montagebedingt besitzen diese Drosseln eine äußerst gute Wärmeableitung. Durch die hohe Qualität des verwendeten Materials und die ständige Fertigungsüberwachung nach ISO 9001, sind auch nach jahrelangem Hochleistungseinsatz der Spulen, keine Ausfälle zu verzeichnen.

Allgemeine Technische Daten
Draht Cu-Lackdraht nach IEC60317; ANSI/NEMA
Spulenkörper Durethan mit 30% Glasfaser
Kern Sonderlegierung
Drahtenden 10mm verzinnt
Deckbandage Polyesterband gelb
10781084l120l150

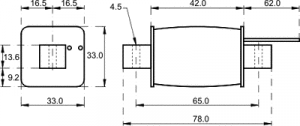

l078 Standardtypen

 Draht: 0,80mm

Draht: 0,95mm

Draht: 1,18mm
L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer
0,18 0,16 0,014 0780800018 0,12 0,03 0,020 0780950012 0,12 0,012 0,028 0781180012
0,22 0,18 0,016 0780800022 0,15 0,04 0,021 0780950015 0,15 0,014 0,030 0781180015
0,27 0,19 0,018 0780800027 0,18 0,05 0,022 0780950018 0,18 0,016 0,034 0781180018
0,33 0,20 0,020 0780800033 0,22 0,06 0,025 0780950022 0,22 0,018 0,036 0781180022
0,39 0,23 0,022 0780800039 0,27 0,07 0,027 0780950027 0,27 0,022 0,042 0781180027
0,47 0,24 0,023 0780800047 0,33 0,09 0,029 0780950027 0,33 0,034 0,046 0781180033
0,56 0,25 0,026 0780800056 0,39 0,11 0,031 0780950039 0,39 0,044 0,050 0781180039
0,68 0,26 0,028 0780800068 0,47 0,31 0,034 0780950047 0,47 0,054 0,056 0781180047
0,82 0,27 0,030 0780800082 0,56 0,14 0,038 0780950056 0,56 0,059 0,060 0781180056
1,00 0,28 0,032 0780800100 0,68 0,15 0,040 0780950068 0,68 0,068 0,066 0781180068
1,20 0,30 0,036 0780800120 0,82 0,16 0,046 0780950082 0,82 0,085 0,074 0781180082
1,50 0,32 0,040 0780800150 1,00 0,17 0,052 0780950100 1,00 0,100 0,082 0781180100
1,80 0,36 0,050 0780800180 1,20 0,19 0,056 0780950120 1,20 0,120 0,092 0781180120
2,20 0,40 0,053 0780800220 1,50 0,21 0,062 0780950150 1,50 0,150 0,104 0781180150
2,70 0,43 0,056 0780800270 1,80 0,23 0,070 0780950180 1,80 0,170 0,122 0781180180
3,00 0,46 0,060 0780800300 2,20 0,29 0,080 0780950220 2,20 0,210 0,125 0781180220
3,30 0,49 0,065 0780800330 2,70 0,33 0,090 0780950270 2,70 0,240 0,145 078118027
3,90 0,60 0,070 0780800390 3,00 0,35 0,095 0780950300 3,00 0,250 0,154 0781180300
4,70 0,68 0,075 0780800470 3,30 0,38 0,100 0780950330 3,30 0,260 0,170 0781180330
5,60 0,74 0,086 0780800560 3,90 0,41 0,108 0780950390 3,90 0,270 0,182 0781180390
6,80 0,86 0,096 0780800680 4,70 0,46 0,124 0780950470 4,70 0,340 0,210 0781180470
8,20 0,94 0,110 0780800820 5,60 0,50 0,132 0780950560 5,60 0,350 0,228 0781180560
10,00 1,00 0,120 0780801000 6,80 0,58 0,150 0780950680
12,00 1,12 0,132 0780801200 8,20 0,62 0,170 0780950820
15,00 1,30 0,154 0780801500 10,00 0,70 0,192 0780951000
18,00 1,44 0,172 0780801800

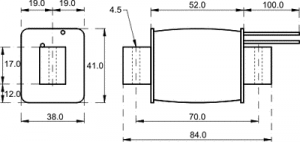

l084 Standardtypen

 Draht: 0,90mm

 Draht: 1,18mm
L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer
0,18 0,090 0,022 0840900018 0,12 0,045 0,034 0841180012
0,22 0,100 0,025 0840900022 0,15 0,054 0,038 0841180015
0,27 0,110 0,028 0840900027 0,18 0,060 0,040 0841180018
0,33 0,128 0,030 0840900033 0,22 0,065 0,042 0841180022
0,39 0,135 0,032 0840900039 0,27 0,070 0,047 0841180027
0,47 0,145 0,036 0840900047 0,33 0,075 0,051 0841180033
0,56 0,160 0,040 0840900056 0,39 0,080 0,055 0841180039
0,68 0,180 0,043 0840900068 0,47 0,087 0,058 0841180047
0,82 0,200 0,048 0840900082 0,56 0,093 0,070 0841180056
1,00 0,225 0,052 0840900100 0,68 0,105 0,074 0841180068
1,20 0,235 0,055 0840900120 0,82 0,125 0,084 0841180082
1,50 0,270 0,060 0840900150 1,00 0,137 0,088 0841180100
1,80 0,290 0,064 0840900180 1,20 0,150 0,097 0841180120
2,20 0,320 0,067 0840900220 1,50 0,165 0,107 0841180150
2,70 0,345 0,074 0840900270 1,80 0,180 0,118 0841180180
3,00 0,365 0,078 0840900300 2,20 0,210 0,134 0841180220
3,30 0,380 0,080 0840900330 2,70 0,240 0,150 0841180270
3,90 0,440 0,087 0840900390 3,00 0,250 0,158 0841180300
4,70 0,490 0,105 0840900470 3,30 0,270 0,168 0841180330
5,60 0,550 0,118 0840900560 3,90 0,290 0,186 0841180390
6,80 0,620 0,138 0840900680 4,70 0,340 0,212 0841180470
8,20 0,700 0,150 0840900820 5,60 0,370 0,234 0841180560
10,00 0,810 0,170 0840901000 6,80 0,420 0,266 0841180680
12,00 0,980 0,190 0840901200 8,20 0,470 0,300 0841180820
15,00 1,040 0,218 0840901500 10,00 0,500 0,325 0841181000
18,00 1,150 0,242 0840901800
22,00 1,200 0,275 0840902200
27,00 1,540 0,320 0840902700

 Draht: 1,40mm

Draht: 1,60mm
L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer
0,12 0,032 0,045 0841400012 0,12 0,024 0,060 0841600012
0,15 0,036 0,050 0841400015 0,15 0,028 0,064 0841600015
0,18 0,040 0,055 0841400018 0,18 0,032 0,066 0841600018
0,22 0,046 0,062 0841400022 0,22 0,036 0,078 0841600022
0,27 0,053 0,065 0841400027 0,27 0,039 0,087 0841600027
0,33 0,057 0,074 0841400033 0,33 0,043 0,094 0841600033
0,39 0,063 0,083 0841400039 0,39 0,047 0,102 0841600039
0,47 0,070 0,092 0841400047 0,47 0,052 0,113 0841600047
0,56 0,076 0,098 0841400056 0,56 0,058 0,125 0841600056
0,68 0,083 0,108 0841400068 0,68 0,066 0,140 0841600068
0,82 0,092 0,117 0841400082 0,82 0,072 0,156 0841600082
1,00 0,100 0,126 0841400100 1,00 0,080 0,176 0841600100
1,20 0,107 0,146 0841400120 1,20 0,088 0,198 0841600120
1,50 0,130 0,176 0841400150 1,50 0,100 0,234 0841600150
1,80 0,145 0,195 0841400180 1,80 0,114 0,256 0841600180
2,20 0,158 0,208 0841400220 2,20 0,132 0,288 0841600220
2,70 0,180 0,232 0841400270 2,70 0,150 0,330 0841600270
3,00 0,192 0,248 0814100300 3,00 0,162 0,356 0841600300
3,30 0,203 0,264 0841400330 3,30 0,174 0,375 0841600330
3,90 0,230 0,290 0841400390 3,90 0,186 0,400 0841600390
4,70 0,255 0,318 0841400470 4,30 0,220 0,438 0841600430
5,60 0,285 0,348 0841400560

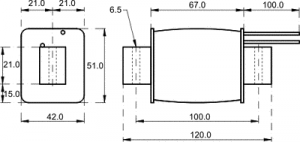

I120 Standardtypen

 Draht: 1,25mm

Draht: 1,50mm

Draht: 1,80mm
L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer
0,27 0,018 0,036 1201250027 0,22 0,019 0,020/td> 1201500022 0,47 0,040 0,123 1201800047
0,33 0,025 0,037 1201250033 0,27 0,024 0,039 1201500027 0,56 0,046 0,143 1201800056
0,39 0,038 0,042 1201250039 0,33 0,031 0,048 1201500033 0,68 0,050 0,160 1201800068
0,47 0,046 0,056 1201250047 0,39 0,037 0,057 1201500039 0,82 0,058 0,188 1201800082
0,56 0,050 0,061 1201250056 0,47 0,046 0,070 1201500047 1,00 0,064 0,214 1201800100
0,68 0,055 0,066 1201250068 0,56 0,054 0,080 1201500056 1,20 0,073 0,238 1201800120
0,82 0,073 0,072 1201250082 0,68 0,067 0,104 1201500068 1,50 0,078 0,260 1201800150
1,00 0,078 0,080 1201250100 0,82 0,074 0,114 1201500082 1,80 0,083 0,284 1201800180
1,20 0,087 0,086 1201250120 1,00 0,080 0,128 1201500100 2,20 0,098 0,325 1201800220
1,50 0,105 0,103 1201250150 1,20 0,086 0,145 1201500120 2,70 0,110 0,374 1201800270
1,80 0,110 0,112 1201250180 1,50 0,096 0,164 1201500150 3,00 0,120 0,404 1201800300
2,20 0,121 0,123 1201250220 1,80 0,105 0,184 1201500180 3,30 0,142 0,434 1201800330
2,70 0,150 0,133 1201250270 2,20 0,110 0,204 1201500220 3,90 0,149 0,485 1201800390
3,00 0,165 0,138 1201250300 2,70 0,145 0230 120150270 4,70 0,165 0,550 1201800470
3,30 0,188 0,153 1201250330 3,00 0,157 0,242 1201500300 5,60 0,190 0,590 1201800560
3,90 0,200 0,170 1201250390 3,30 0,170 0,256 1201500330 6,00 0,210 0,660 1201800600
4,70 0,233 0,190 1201250470 3,90 0,188 0,290 1201500390
5,60 0,250 0,213 1201250560 4,70 0,215 0,320 1201500470
6,80 0,290 0,237 1201250680 5,60 0,230 0,384 1201500560
8,20 0,340 0,264 1201250820 6,80 0,254 0,410 1201500680
10,00 0,380 0,300 1201251000 8,20 0,290 0,460 1201500820
12,00 0,420 0,338 1201251200 10,00 0,320 0,532 1201501000
15,00 0,495 0,390 1201251500 12,00 0,360 0,600 1201501200
18,00 0,560 0,439 1201251800
22,00 0,660 0,500 1201252200
27,00 0,760 0,575 1201252700
30,00 0,820 0,612 1201253000

I150 Standardtypen

Draht: 1,50mm

Draht: 1,80mm

Draht: 2,00mm
L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer

 L

mH

 R

Ohm

 Cu-Gewicht

kg

 Typ und

Bestellnummer
0,27 0,044 0,068 1501500027 0,47 0,042 0,152 1501800047 0,47 0,032 2,00 1502000047
0,33 0,050 0,078 1501500033 0,56 0,047 0,180 1501800056 0,56 0,036 2,00 1502000056
0,39 0,056 0,086 150150003 0,68 0,055 0,205 1501800068 0,68 0,040 2,00 1502000068
0,47 0,060 0,093 1501500047 0,82 0,062 0,225 1501800082 0,82 0,048< 2,00< 1502000082
0,56 0,064 0,105 1501500056 1,00 0,065 0,236 1501800100 1,00 0,054 2,00 1502000100
0,68 0,072 0,113 1501500068 1,20 0,073 0,268 1501800120 1,20 0,057 2,00 1502000120
0,82 0,081 0,127 1501500082 1,50 0,080 0,288 1501800150 1,50 0,063 2,00 1502000150
1,00 0,090 0,139 1501500100 1,80 0,090 0,316 1501800180 1,80 0,070 2,00 1502000180
1,20 0,098 0,150 1501500120 2,20 0,100 0,340 1501800220 2,20 0,082 2,00 1502000220
1,50 0,100 0,172 1501500150 2,70 0,110 0,376 1501800270 2,70 0,094 2,00 1502000270
1,80 0,123 0,189 1501500180 3,00 0,113 0,402 1501800300 3,00 0,099 2,00 1502000300
2,20 0,140 0,212 1501500220 3,30 0,125 0,435 1501800330 3,30 0,105 2,00 1502000330
2,70 0,156 0,237 1501500270 3,90 0,143 0,470 1501800390 3,90 0,120 2,00 1502000390
3,00 0,166 0,252 1501500300 4,70 0,155 0,520 1501800470 4,70 0,132 2,00 1502000470
3,30 0,171 0,260 1501500330 5,60 0,172 0,565 1501800560 5,60 0,147 2,00 1502000560
3,90 0,190 0,290 1501500390 6,80 0,200 0,655 1501800680 6,80 0,16 2,00 1502000680
4,70 0,211 0,335 1501500470 8,20 0,223 0,740 1501800820 8,20 0,184 2,00 1502000820
5,60 0,233 0,370 1501500560 10,00 0,248 0,825 1501801000 10,00 0,210 2,00 1502001000
6,80 0,255 0,412 1501500680 12,00 0,275 0,925 1501801200
8,20 0,278 0,460 1501500820 15,00 0,320 1,150 1501801500
10,00 0,325 0,504 1501501000
12,00 0,365 0,575< 1501501200
15,00 0,410 0,658 1501501500
18,00 0,470 0,740 1501501800
22,00 0,540 0,860 1501502200
27,00 0,590 0,962 1501502700
30,00 0,640 1,000 1501503000
33,00 0,670 1,100 1501503300
