Einsatzmöglichkeiten und Beschreibung
Durch den Einsatz einer Netzdrossel der Schmidbauer Baureihe END wird die vom
jeweiligen Umrichter erzeugten Netzrückwirkungen minimiert. und dämpfen nach EN61558 die Netzstörungen hin zum Frequenzumrichter.
Die Verwendung hochwertiger Roh- und Isolierstoffe nach unseren UL-Isolationssystemen Klasse B und F sowie eine sorgfältige Verarbeitung Made in Germany garantieren eine lange Lebensdauer.
Der Einsatz von Netzdrosseln ist zur Strombegrenzung, der Unterdrückung von Netzrückwirkungen bzw. Kommutierungs-einbrüchen notwendig. Die Netzdrossel ist dem Nennstrom des Verbrauchers entsprechend auszuwählen.
Ausführung:
Offene Ausführung, ortsfest, für Geräteeinbau und Montage in trockenen Räumen. Anschluß an kriechstromsichere Transformatorenklemmen mit Schraubanschluß. Die Klemmen sind hand rücken-und fingerberührungssicher nach UVV (BGV A3).
PE-Anschluß als Flachsteckzunge 6,3 x 0,8mm.
IP 00, Isolierstoffklasse B bzw. F; max. Umgebungstemperatur 40°C (ta40°C/B bzw. F)
Netzdrosseln mit abweichenden technischen Daten auf Anfrage lieferbar.
Schmidbauer UR-Isolationssystem nach UL 1446 File E181051
1AC Netzdrossel
IEC/EN61558-2-20 UL1446
| Eingangsspannung | 230V AC | |
| Netzspannungsabfall | 4% (4,8% bei 60Hz) | |
| Frequenz | 50 Hz | |
| Nennstrom | 1 bis 32A | |
| Max.Umgebungstemperatur | 40°C | |
| UL-Isolationssystem | B3 (optional F2) |  |
| Isolationsklasse (IEC85) | B (optional F) |  |
| Brandschutzklasse | UL94HB (V-0 möglich) | |
| Schutzart | IP00 | |
| Schutzklasse (vorbereitet) | I | |
|
Strom
A |
Gesamtgewicht
kg
|
Induktivität
mH |
Befestigung
|

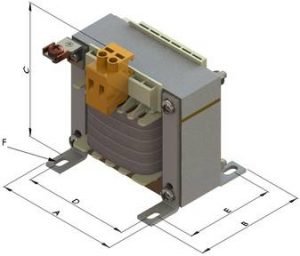

Abmessungen
ca. mm |
E |
Kupfer-
gewicht kg |
Typ und
Bestellnummer |
|||
| A | B | C | D | |||||||
| 1 | 0,3 | 29 | M3 | 48 | 44 | 66 | 38 | 34 | 0,05 | END01 |
| 5 | 0,45 | 6 | M3 | 60 | 58 | 62 | 44 | 48 | 0,08 | END05 |
| 10 | 1,1 | 3 | M4 | 78 | 60 | 76 | 56 | 47 | 0,24 | END10 |
| 16 | 1,9 | 1,8 | M4 | 85 | 76 | 79 | 64 | 63 | 0,25 | END16 |
| 25 | 2,3 | 1,2 | M5 | 96 | 78 | 92 | 84 | 62 | 0,45 | END25 |
| 32 | 2,9 | 0,9 | M5 | 96 | 88 | 92 | 84 | 72 | 0,50 | END32 |
